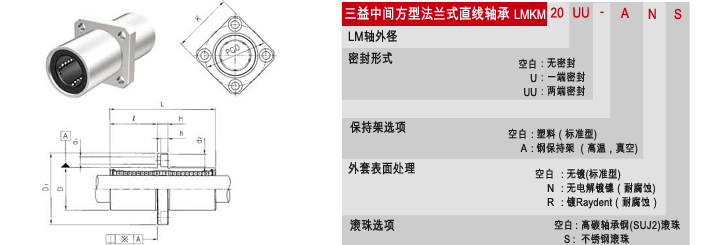

您的位置:首页>>韩国SAMICK(三益)直线轴承 >>LMKM直线轴承 >>返回上一级

型号 内径 D L
D 1
H PCD K
d 1
d 2
h 垂角度
※(㎛)
基本额定载荷(N) 滚珠
列数
重量
(gf)
塑料 dr. 公差 mm 公差 额定动载荷(C) 额定静载荷(Co)
LMKM6 LMKM6-A 6
0
-0.010
12
0
-0.013
35 28 15 5 20 22 3.4 6.5 3.3 15 320 520 4 31
LMKM8 LMKM8-A 8
0
-0.010
15
0
-0.013
45 32 20 5 24 25 3.4 6.5 3.3 15 430 780 4 53
LMKM10 LMKM10-A 10
0
-0.010
19
0
-0.016
55 40 24.5 6 29 30 4.5 8 4.4 15 580 1100 4 105
LMKM12 LMKM12-A 12
0
-0.010
21
0
-0.016
57 42 25.5 6 32 32 4.5 8 4.4 15 650 1200 4 100
LMKM13 LMKM13-A 13
0
-0.010
23
0
-0.016
61 43 27.5 6 33 34 4.5 8 4.4 15 810 1570 4 130
LMKM16 LMKM16-A 16
0
-0.010
28
0
-0.016
70 48 32 6 38 37 4.5 8 4.4 15 1230 2350 5 187
LMKM20 LMKM20-A 20
0
-0.012
32
0
-0.019
80 54 36 8 43 42 5.5 9.5 5.4 20 1400 2750 5 260
LMKM25 LMKM25-A 25
0
-0.012
40
0
-0.019
112 62 52 8 51 50 5.5 9.5 5.4 20 1560 3140 6 515
LMKM30 - 30
0
-0.012
45
0
-0.019
123 74 56.5 10 60 58 6.6 11 6.5 20 2940 5490 6 655
LMKM35 - 35
0
-0.015
52
0
-0.022
135 82 62.5 10 67 64 6.6 11 6.5 25 2650 6470 6 970
LMKM40 - 40
0
-0.015
60
0
-0..022
154 96 70.5 13 78 75 9 14 8.6 25 3430 8040 6 2560
LMKM50 - 50
0
-0.015
80
0
-0.022
192 116 89.5 13 98 92 9 14 8.6 25 6080 15900 6 3500
LMKM60 - 60
0
-0.020
90
0
-0.025
211 134 96.5 18 112 106 11 17.5 10.8 25 7650 20000 6 4500
1)对额定动载荷
    C:额定寿命50Km时  C100 :额定寿命100Km时, C100 = C/1.26
    例)LM12 C:410N, C100 = 410/1.26 = 325.40N
  2)表中重量是塑料保持架轴承的
  3)主要尺寸是㎜
