您的位置:首页>>韩国SAMICK(三益)直线轴承 >>超级(自调整功能)轴承_公制开口LMES-OP直线轴承 >>返回上一级

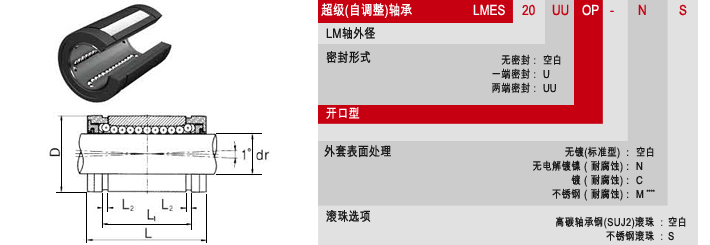

LMES-OP直线轴承,超级直线开口直线轴承,SAMICK直线轴承
型号 内径
D 注1
L
±0.2
L 1
±0.2
L 2
min
h θ F G J 基本额定载荷(N) 滚珠
列数
重量
(gf)
dr. 公差 额定动载荷(C) 额定静载荷(Co)
LMES12OP 12
+0.008
0
22 32 22.7 1.35 6.5 66 3 - 0.7 1290 1260 4 18
LMES16OP 16
0.009
+0.001
26 36 24.7 1.35 9 68 3 - 0.7 1640 1320 4 22
LMES20OP 20
0.009
+0.001
32 45 31.3 1.65 9 55 3 - 0.9 2630 1720 5 51
LMES25OP 25
+0.011
+0.001
40 58 43.8 1.9 11.5 57 3 1.5 1.4 3910 2850 5 102
LMES30OP 30
+0.011
+0.001
47 68 51.8 1.9 14 57 3 2 2.2 4850 2900 5 155
LMES40OP 40
+0.013
+0.001
62 80 60.4 2.2 19.5 56 3 1.5 2.7 6700 5900 5 300
LMES50OP 50
+0.013
+0.001
75 100 77.4 2.7 22.5 54 5 2.5 2.3 11700 8100 5 480
1)是公称轴承座孔径
  2)对额定动载荷
     C:额定寿命50Km时 C100 :额定寿命100Km时, C100 = C/1.26
     例)LM12 C:410N, C100 = 410/1.26 = 325.40N
  3)主要尺寸是㎜
  4)不锈钢滚珠只能用于LMES10LMES12上。
